Об охлаждении

[Virtual]

видите ли корпус у xtreamer PRO является естественным радиатором. но он нужен для охлаждения 2х здоровых и очень горячих HDD!
идея отвести тепло проца на корпус, мной рассмотрена и отброшена .

[Olegin]

Угумс, при интенсивной работе, температура корпуса и радиатора примерно одинакова, значит расчет был верен, два винта очень хорошо подогревают корпус, если на него еще и проц повесить, то явно перегреется. А эстетика - ее на полке и не видно, плеер как встал так практически и не двигался, а вот вентиль в тишине раздражал...

[шлепачка]

Притулил вместо родненького кулера обычный 80й. Температура после часа юзания примерно 60-65 грд (пальцем пробовал).
По этому поводу несколько вопросов к уважаемым вагоноуважатым
1. Можно ли поднять напряжение питания кулера ибо мерял напряжение под нагрузкой показало 7,8В хотя кулер мог бы и при 12 создавать больший воздушный поток?
2. Каков температурный предел чипа и есть ли защита от перегрева как в процах для компа?
Заранее спс за ответ.

[Virtual]

1. на прошнике напряжение кулера управляемо (смотри тему по хтример про)
2. да есть и защита (термопредохранители будь они неладны) и лимиты: (даташит от реалтек)

8.5. Thermal Considerations
To maintain a stable operating condition, the system designer should stay within maximum temperature
limits. The temperature of the chip case (center of top side) should not exceed 90°C in any condition.

PS эксперементально по опыту глюки начинаются при температурах за 70...80С на поверхности 1283 (в даташите скорее имеется ввиду температура кристалла)

[Xonar]

А как посмотреть температуру проца из командной строки или через web?

[Virtual]

никак, нет датчика температуры.

[Xonar]

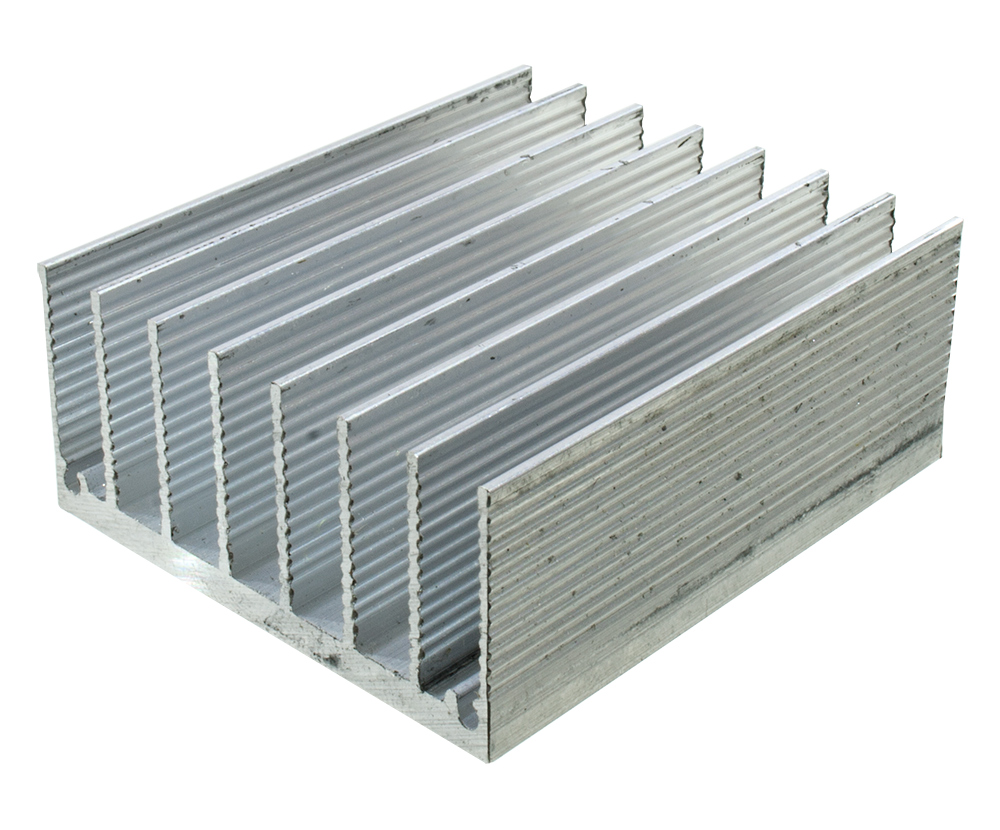

Жаль. Захотел сделать бесшумным, прицепил новый радиатор HS 184-30 раза в три побольше, а есть ли толк или нет - не проверить.

Радиатор | +


[Virtual]

а есть ли толк или нет - не проверить.

легко!. на опе чипа металлическая подложка, и она впаивается в плату на многослойное теплоотведение, в мп отверстие! прям до подложки проца - там самая верная температура.
и да в HDS6 достаточно штатного охлаждения если как раз эта "опа" нормально прижата к корпусу через термоинтерфейс! в HDS6 вентилятор нужен только если внутри стоит HDD, кст а вот температуру HDD мы смотреть умеем.

Снимок экрана от 2020-11-16 17-59-56.png (176.03 KiB) Viewed 2953 times

// я-б туда вколхозил Т образный чепик из меди чтоб ножкой прам до проца а поверхность на корпус. ну недолюбливаю я эти терморезинки.

PS имхо радиатор у вас не самый удачный. (слишком редкое оребрение.) в вашем случае больше не факт что лучше, очень важна площадь поверхности а не размер.
+ наличие радиатора в закрытом корпусе без циркуляции воздуха, та еще эффективность.... лучше смотреть на отвод тепла с опы чипа о чем выше.

PSPS при сильном желании можно вкорячить цифровой термометр DS18B20, эксперименты по общению с ним из ОСи плееры проводились.

[Xonar]

Спасибо, попробую придумать что-нибудь для чиповой опы.
Радиатор не лучший, по площади ребер раза в два больше родного, влез без переделки крепления. Взял сегодня еще ABM-161-50 - этот еще лучше и влезает, но либо пропил делать поперек ребер для крепежа, либо новую скобу.
HDD внутри нет, наверное можно и ничего не добавлять к охлаждению.
